產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/6 | 16/25/39 | 64/100/156/244 | 256/400/625/977/1526 |
| 最大容許扭力(gf.cm) | 80000 | 80000 | 80000 | 80000 |
| 瞬間容許力矩(gf.cm) | 240000 | 240000 | 240000 | 240000 |
| 齒輪箱效率 | 90 | 85 | 80 | 75 |
| 長度 | 30.7 | 43.7 | 56.7 | 69.7 |
齒輪級數：1
- 驅動比
- 4/6
- 最大容許扭力(gf.cm)
- 80000
﹀
- 瞬間容許力矩(gf.cm):
- 240000
- 齒輪箱效率
- 90
- 長度
- 30.7
齒輪級數：2
- 驅動比
- 16/25/39
- 最大容許扭力(gf.cm)
- 80000
﹀
- 瞬間容許力矩(gf.cm):
- 240000
- 齒輪箱效率
- 85
- 長度
- 43.7
齒輪級數：3
- 驅動比
- 64/100/156/244
- 最大容許扭力(gf.cm)
- 80000
﹀
- 瞬間容許力矩(gf.cm):
- 240000
- 齒輪箱效率
- 80
- 長度
- 56.7
齒輪級數：4
- 驅動比
- 256/400/625/977/1526
- 最大容許扭力(gf.cm)
- 80000
﹀
- 瞬間容許力矩(gf.cm):
- 240000
- 齒輪箱效率
- 75
- 長度
- 69.7

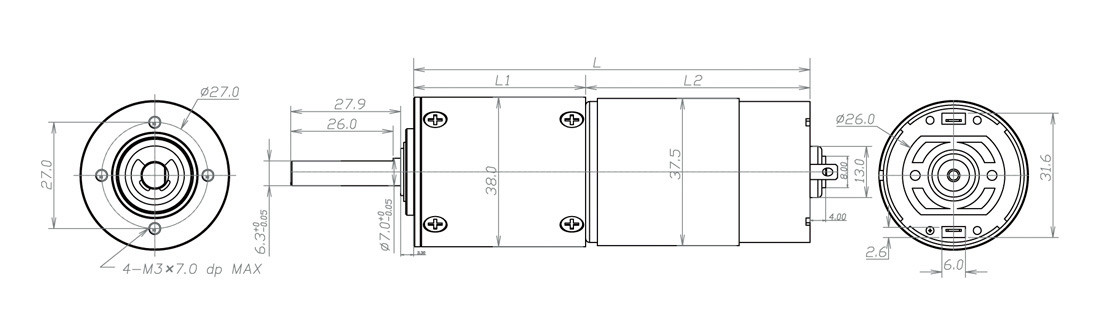

技術插圖
推薦產品
型號
ZWMD038038-4
ZWMD038038-6.25
ZWMD038038-16
ZWMD038038-25
ZWMD038038-39
ZWMD038038-64
ZWMD038038-100
ZWMD038038-156
ZWMD038038-244
ZWMD038038-256
ZWMD038038-400
ZWMD038038-625
ZWMD038038-977
ZWMD038038-1526
額定轉速(rpm)
1875
1200
469
300
192
117
75
48
31
29
19
12
8
5
最高轉速(rpm)
7500
4800
1875
1200
769
469
300
192
123
117
75
48
31
20
額定容許力矩(gf.cm)
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
瞬間容許力矩(gf.cm)
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
減速比
4
6.25
16
25
39
64
100
156
244
256
400
625
977
1526
減速箱長L1(mm)
30.7
43.7
56.7
69.7
總長L(mm)
87.7
100.7
113.7
126.7
ZWMD038038-4
- 額定轉速(rpm):
- 1875
- 最高轉速(rpm):
- 7500
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 4
- 減速箱長L1(mm):
- 30.7
- 總長L(mm):
- 87.7
ZWMD038038-6.25
- 額定轉速(rpm):
- 1200
- 最高轉速(rpm):
- 4800
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 6.25
- 減速箱長L1(mm):
- 30.7
- 總長L(mm):
- 87.7
ZWMD038038-16
- 額定轉速(rpm):
- 469
- 最高轉速(rpm):
- 1875
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 16
- 減速箱長L1(mm):
- 43.7
- 總長L(mm):
- 100.7
ZWMD038038-25
- 額定轉速(rpm):
- 300
- 最高轉速(rpm):
- 1200
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 25
- 減速箱長L1(mm):
- 43.7
- 總長L(mm):
- 100.7
ZWMD038038-39
- 額定轉速(rpm):
- 192
- 最高轉速(rpm):
- 769
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 39
- 減速箱長L1(mm):
- 43.7
- 總長L(mm):
- 100.7
ZWMD038038-64
- 額定轉速(rpm):
- 117
- 最高轉速(rpm):
- 469
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 64
- 減速箱長L1(mm):
- 56.7
- 總長L(mm):
- 113.7
ZWMD038038-100
- 額定轉速(rpm):
- 75
- 最高轉速(rpm):
- 300
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 100
- 減速箱長L1(mm):
- 56.7
- 總長L(mm):
- 113.7
ZWMD038038-156
- 額定轉速(rpm):
- 48
- 最高轉速(rpm):
- 192
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 156
- 減速箱長L1(mm):
- 56.7
- 總長L(mm):
- 113.7
ZWMD038038-244
- 額定轉速(rpm):
- 31
- 最高轉速(rpm):
- 123
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 244
- 減速箱長L1(mm):
- 56.7
- 總長L(mm):
- 113.7
ZWMD038038-256
- 額定轉速(rpm):
- 29
- 最高轉速(rpm):
- 117
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 256
- 減速箱長L1(mm):
- 69.7
- 總長L(mm):
- 126.7
ZWMD038038-400
- 額定轉速(rpm):
- 19
- 最高轉速(rpm):
- 75
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 400
- 減速箱長L1(mm):
- 69.7
- 總長L(mm):
- 126.7
ZWMD038038-625
- 額定轉速(rpm):
- 12
- 最高轉速(rpm):
- 48
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 625
- 減速箱長L1(mm):
- 69.7
- 總長L(mm):
- 126.7
ZWMD038038-977
- 額定轉速(rpm):
- 8
- 最高轉速(rpm):
- 31
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 977
- 減速箱長L1(mm):
- 69.7
- 總長L(mm):
- 126.7
ZWMD038038-1526
- 額定轉速(rpm):
- 5
- 最高轉速(rpm):
- 20
﹀
- 額定容許力矩(gf.cm):
- 80000
- 瞬間容許力矩(gf.cm):
- 240000
- 減速比:
- 1526
- 減速箱長L1(mm):
- 69.7
- 總長L(mm):
- 126.7
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
