產品參數
6mm空心杯減速電機：
輸出功率：0.01W-0.2W
驅動輸出軸：塑膠輸出軸
產品特點：體積小、質量輕、驅動效率、噪音低、精度高；
產品應用：照相機、機械手、玩具、手機攝像頭、遙控裝置。
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 5/6 | 23/31/41 | 110/148/198/266 | 531/711/952/1275/1708 |
| 最大容許扭力(gf.cm) | 250 | 250 | 250 | 250 |
| 瞬間容許力矩(gf.cm) | 600 | 600 | 600 | 600 |
| 齒輪箱效率 | 85 | 73 | 62 | 55 |
| 長度 | 9.7 | 12.1 | 14.5 | 16.9 |
馬達規格參數
| 馬達(可選擇) | 直流有刷電機、直流無刷電機、步進電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 100mA max |
6mm空心杯減速電機：
輸出功率：0.01W-0.2W
驅動輸出軸：塑膠輸出軸
產品特點：體積小、質量輕、驅動效率、噪音低、精度高；
產品應用：照相機、機械手、玩具、手機攝像頭、遙控裝置。
齒輪級數：1
- 驅動比
- 5/6
- 最大容許扭力(gf.cm)
- 250
﹀
- 瞬間容許力矩(gf.cm):
- 600
- 齒輪箱效率
- 85
- 長度
- 9.7
齒輪級數：2
- 驅動比
- 23/31/41
- 最大容許扭力(gf.cm)
- 250
﹀
- 瞬間容許力矩(gf.cm):
- 600
- 齒輪箱效率
- 73
- 長度
- 12.1
齒輪級數：3
- 驅動比
- 110/148/198/266
- 最大容許扭力(gf.cm)
- 250
﹀
- 瞬間容許力矩(gf.cm):
- 600
- 齒輪箱效率
- 62
- 長度
- 14.5
齒輪級數：4
- 驅動比
- 531/711/952/1275/1708
- 最大容許扭力(gf.cm)
- 250
﹀
- 瞬間容許力矩(gf.cm):
- 600
- 齒輪箱效率
- 55
- 長度
- 16.9
馬達規格參數
| 馬達(可選擇) | 直流有刷電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 100mA max |

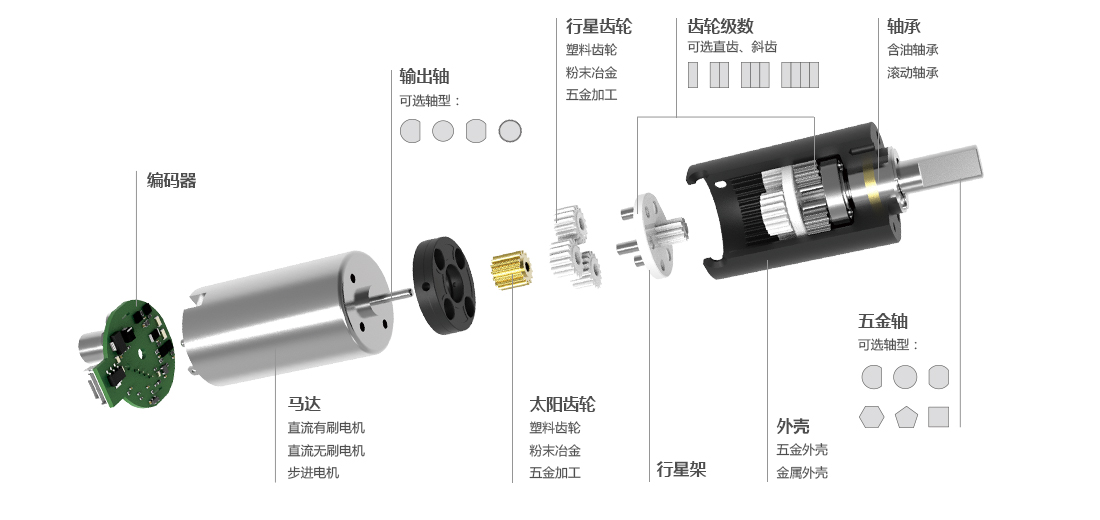

技術插圖
推薦產品
型號
ZWBPD006006-5
ZWBPD006006-6
ZWBPD006006-23
ZWBPD006006-31
ZWBPD006006-41
ZWBPD006006-110
ZWBPD006006-148
ZWBPD006006-198
ZWBPD006006-266
ZWBPD006006-531
ZWBPD006006-711
ZWBPD006006-952
ZWBPD006006-1275
ZWBPD006006-1708
額定轉速(rpm)
1563
1166
326
243
181
68
51
38
28
14
11
8
6
4
最高轉速(rpm)
6250
4666
1302
972
726
271
203
151
113
57
42
32
24
18
額定容許力矩(gf.cm)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
瞬間容許力矩(gf.cm)
600
600
600
600
600
600
600
600
600
600
600
600
600
600
減速比
4.8
6.43
23.04
30.86
41.33
110.6
148.1
198.4
265.7
530.8
711.0
952.2
1275.2
1707.9

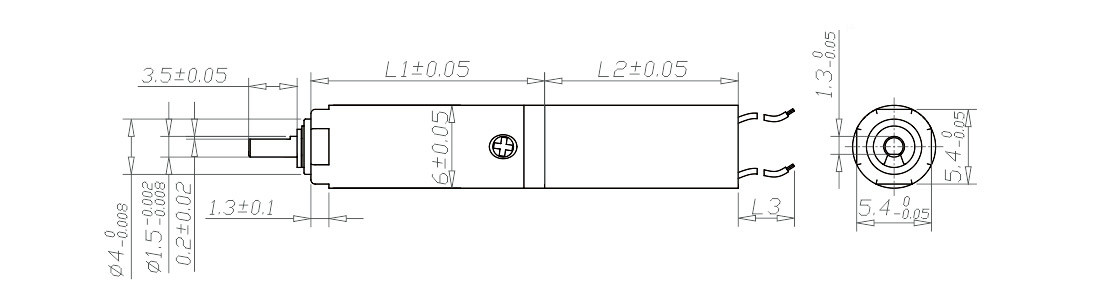

減速箱長L1(mm)
9.7
12.1
14.5
16.9
總長L(mm)
23.70
26.1
28.5
30.9
ZWBPD006006-5
- 額定轉速(rpm):
- 1563
- 最高轉速(rpm):
- 6250
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 4.8
- 減速箱長L1(mm):
- 9.7
- 總長L(mm):
- 23.70
ZWBPD006006-6
- 額定轉速(rpm):
- 1166
- 最高轉速(rpm):
- 4666
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 6.43
- 減速箱長L1(mm):
- 9.7
- 總長L(mm):
- 23.70
ZWBPD006006-23
- 額定轉速(rpm):
- 326
- 最高轉速(rpm):
- 1302
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 23.04
- 減速箱長L1(mm):
- 12.1
- 總長L(mm):
- 26.1
ZWBPD006006-31
- 額定轉速(rpm):
- 243
- 最高轉速(rpm):
- 972
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 30.86
- 減速箱長L1(mm):
- 12.1
- 總長L(mm):
- 26.1
ZWBPD006006-41
- 額定轉速(rpm):
- 181
- 最高轉速(rpm):
- 726
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 41.33
- 減速箱長L1(mm):
- 12.1
- 總長L(mm):
- 26.1
ZWBPD006006-110
- 額定轉速(rpm):
- 68
- 最高轉速(rpm):
- 271
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 110.6
- 減速箱長L1(mm):
- 14.5
- 總長L(mm):
- 28.5
ZWBPD006006-148
- 額定轉速(rpm):
- 51
- 最高轉速(rpm):
- 203
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 148.1
- 減速箱長L1(mm):
- 14.5
- 總長L(mm):
- 28.5
ZWBPD006006-198
- 額定轉速(rpm):
- 38
- 最高轉速(rpm):
- 151
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 198.4
- 減速箱長L1(mm):
- 14.5
- 總長L(mm):
- 28.5
ZWBPD006006-266
- 額定轉速(rpm):
- 28
- 最高轉速(rpm):
- 113
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 265.7
- 減速箱長L1(mm):
- 14.5
- 總長L(mm):
- 28.5
ZWBPD006006-531
- 額定轉速(rpm):
- 14
- 最高轉速(rpm):
- 57
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 530.8
- 減速箱長L1(mm):
- 16.9
- 總長L(mm):
- 30.9
ZWBPD006006-711
- 額定轉速(rpm):
- 11
- 最高轉速(rpm):
- 42
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 711.0
- 減速箱長L1(mm):
- 16.9
- 總長L(mm):
- 30.9
ZWBPD006006-952
- 額定轉速(rpm):
- 8
- 最高轉速(rpm):
- 32
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 952.2
- 減速箱長L1(mm):
- 16.9
- 總長L(mm):
- 30.9
ZWBPD006006-1275
- 額定轉速(rpm):
- 6
- 最高轉速(rpm):
- 24
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 1275.2
- 減速箱長L1(mm):
- 16.9
- 總長L(mm):
- 30.9
ZWBPD006006-1708
- 額定轉速(rpm):
- 4
- 最高轉速(rpm):
- 18
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 1707.9
- 減速箱長L1(mm):
- 16.9
- 總長L(mm):
- 30.9
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
