藍牙耳機升降盒充電升降系統應用

市面上現有藍牙耳機充電接口都是通過接頭插座插接的，插接的接頭容易老化磨損，而且在電器里后插接的時候，力度不容易掌握，容易將接頭損壞。

為了能輕松簡易地把耳機從充電盒里拔出來，或不損傷充電盒的接頭插座，延長其的使用壽命，兆威結合藍牙耳機廠家的結構設計需求，研發設計了藍牙耳機充電盒升降系統解決方案。

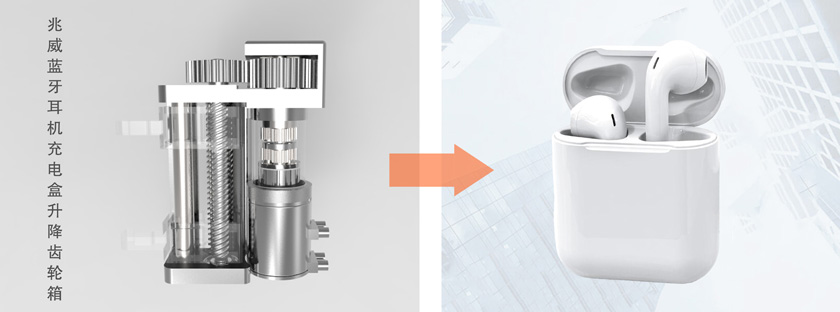

藍牙耳機充電盒設計小巧美觀，但內部構造卻包含了充放電電路、保護電路、電池三部分。需要在有限的小體積空間里提升微型驅動系統，這就要求行星齒輪箱的結構必須小且驅動力矩要大。為此，兆威設計了3.4mm行星齒輪箱+絲桿副驅動方案，在藍牙耳機充電盒內提升充電盒的接頭插座自動升降，采用3.4MIM微小齒輪、多頭絲桿、金屬嵌件注塑、端面軸承等多項設計，提升了耳機在微小空間內平穩升降的驅動需求。

兆威藍牙耳機充電盒升降系統解決方案中的升降驅動系統常采用5V低壓直流電作為供電電源，5V永磁直流無刷電機作為驅動動力源。在供給馬達5V直流電后，馬達螺旋旋轉，通過3.4mm行星齒輪箱結合步進電機的馬達蝸桿與渦輪進行一級減速，內管上固定一個螺母，推桿轉動就像擰螺絲，螺母被擰著擰著就上來了，從而讓艙體升起來，通過切換5V直流電的正負極，馬達就會反轉，讓模組降下去，從而提升艙體的智能下降。此升降齒輪箱驅動結構比直來直去的升降方式顯得更加穩定，對電動升降結構的機械損耗也會更小，符合低噪音、穩定、運轉平穩的需求。
