產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容許扭力(gf.cm) | 5000 | 5000 | 5000 | 5000 |
| 瞬間容許力矩(gf.cm) | 10000 | 10000 | 10000 | 10000 |
| 齒輪箱效率 | 90 | 85 | 80 | 75 |
| 長度 | 11.5 | 14.8 | 18.1 | 21.4 |
馬達規格參數
| 馬達(可選擇) | 空心杯電機、無刷電機、步進電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |
齒輪級數：1
- 驅動比
- 4/6
- 最大容許扭力(gf.cm)
- 5000
﹀
- 瞬間容許力矩(gf.cm):
- 10000
- 齒輪箱效率
- 90
- 長度
- 11.5
齒輪級數：2
- 驅動比
- 16/24/36
- 最大容許扭力(gf.cm)
- 5000
﹀
- 瞬間容許力矩(gf.cm):
- 10000
- 齒輪箱效率
- 85
- 長度
- 14.8
齒輪級數：3
- 驅動比
- 64/96/144/216
- 最大容許扭力(gf.cm)
- 5000
﹀
- 瞬間容許力矩(gf.cm):
- 10000
- 齒輪箱效率
- 80
- 長度
- 18.1
齒輪級數：4
- 驅動比
- 256/384/576/864/1296
- 最大容許扭力(gf.cm)
- 5000
﹀
- 瞬間容許力矩(gf.cm):
- 10000
- 齒輪箱效率
- 75
- 長度
- 21.4
馬達規格參數
| 馬達(可選擇) | 直流有刷電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |

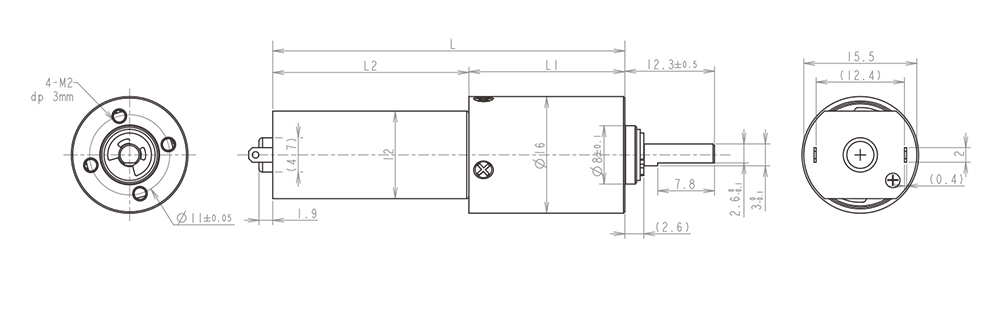

技術插圖
推薦產品
型號
ZWMD016016-4
ZWMD016016-6
ZWMD016016-16
ZWMD016016-24
ZWMD016016-36
ZWMD016016-64
ZWMD016016-96
ZWMD016016-144
ZWMD016016-216
ZWMD016016-256
ZWMD016016-384
ZWMD016016-576
ZWMD016016-864
ZWMD016016-1296
額定轉速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高轉速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
額定容許力矩(gf.cm)
5000
5000
3000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
瞬間容許力矩(gf.cm)
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
10000
減速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
減速箱長L1(mm)
11.5
14.8
18.1
21.4
總長L(mm)
38.4
41.7
45.0
48.3
ZWMD016016-4
- 額定轉速(rpm):
- 1875
- 最高轉速(rpm):
- 7500
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 4
- 減速箱長L1(mm):
- 11.5
- 總長L(mm):
- 38.4
ZWMD016016-6
- 額定轉速(rpm):
- 1250
- 最高轉速(rpm):
- 5000
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 6
- 減速箱長L1(mm):
- 11.5
- 總長L(mm):
- 38.4
ZWMD016016-16
- 額定轉速(rpm):
- 469
- 最高轉速(rpm):
- 1875
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 16
- 減速箱長L1(mm):
- 14.8
- 總長L(mm):
- 41.7
ZWMD016016-24
- 額定轉速(rpm):
- 313
- 最高轉速(rpm):
- 1250
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 24
- 減速箱長L1(mm):
- 14.8
- 總長L(mm):
- 41.7
ZWMD016016-36
- 額定轉速(rpm):
- 208
- 最高轉速(rpm):
- 833
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 36
- 減速箱長L1(mm):
- 14.8
- 總長L(mm):
- 41.7
ZWMD016016-64
- 額定轉速(rpm):
- 117
- 最高轉速(rpm):
- 469
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 64
- 減速箱長L1(mm):
- 18.1
- 總長L(mm):
- 45.0
ZWMD016016-96
- 額定轉速(rpm):
- 78
- 最高轉速(rpm):
- 313
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 96
- 減速箱長L1(mm):
- 18.1
- 總長L(mm):
- 45.0
ZWMD016016-144
- 額定轉速(rpm):
- 52
- 最高轉速(rpm):
- 208
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 144
- 減速箱長L1(mm):
- 18.1
- 總長L(mm):
- 45.0
ZWMD016016-216
- 額定轉速(rpm):
- 35
- 最高轉速(rpm):
- 139
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 216
- 減速箱長L1(mm):
- 18.1
- 總長L(mm):
- 45.0
ZWMD016016-256
- 額定轉速(rpm):
- 29
- 最高轉速(rpm):
- 117
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 256
- 減速箱長L1(mm):
- 21.4
- 總長L(mm):
- 48.3
ZWMD016016-384
- 額定轉速(rpm):
- 20
- 最高轉速(rpm):
- 78
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 384
- 減速箱長L1(mm):
- 21.4
- 總長L(mm):
- 48.3
ZWMD016016-576
- 額定轉速(rpm):
- 13
- 最高轉速(rpm):
- 52
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 576
- 減速箱長L1(mm):
- 21.4
- 總長L(mm):
- 48.3
ZWMD016016-864
- 額定轉速(rpm):
- 9
- 最高轉速(rpm):
- 35
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 864
- 減速箱長L1(mm):
- 21.4
- 總長L(mm):
- 48.3
ZWMD016016-1296
- 額定轉速(rpm):
- 6
- 最高轉速(rpm):
- 23
﹀
- 額定容許力矩(gf.cm):
- 5000
- 瞬間容許力矩(gf.cm):
- 10000
- 減速比:
- 1296
- 減速箱長L1(mm):
- 21.4
- 總長L(mm):
- 48.3
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
16MM金屬減速齒輪箱參數
16MM金屬減速齒輪箱應用
