產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 5 | 25 | 125 | 625 |
| 最大容許扭力(gf.cm) | 70 | 70 | 70 | 70 |
| 瞬間容許力矩(gf.cm) | 200 | 200 | 200 | 200 |
| 齒輪箱效率 | 85 | 73 | 65 | 58 |
| 長度 | 6.6 | 8.1 | 9.6 | 11.1 |
馬達規格參數
| 馬達(可選擇) | 步進電機 |
| 電壓(可選擇) | 1.5-5V |
| 輸入速度 | ≤10000rpm |
| 電流 | 50mA max |

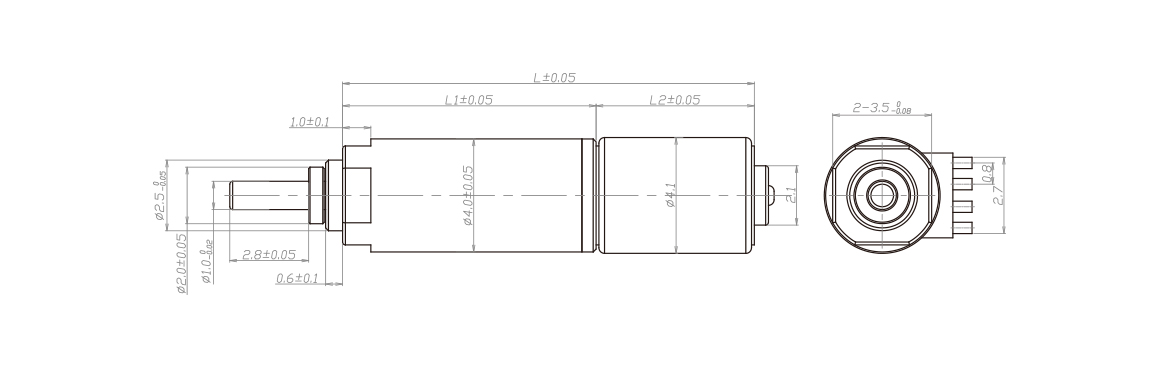

技術插圖
推薦產品
| 型號 | 額定轉速(rpm) | 最高轉速(rpm) | 額定容許力矩(gf.cm) | 瞬間容許力矩(gf.cm) | 減速比 | 減速箱長L1(mm) | 總長L(mm) |
| ZWBMD004004-5 | 300.0 | 70 | 200 | 5 | 6.6 | 18.6 | |
| ZWBMD004004-25 | 60.0 | 70 | 200 | 25 | 8.1 | 20.1 | |
| ZWBMD004004-125 | 12.0 | 70 | 200 | 125 | 9.6 | 21.6 | |
| ZWBMD004004-625 | 2.4 | 70 | 200 | 625 | 11.1 | 23.1 |
ZWBMD004004-5
- 額定轉速(rpm):
- 300
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 70
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 5
- 減速箱長L1(mm):
- 6.6
- 總長L(mm):
- 18.6
ZWBMD004004-25
- 額定轉速(rpm):
- 60
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 70
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 25
- 減速箱長L1(mm):
- 8.1
- 總長L(mm):
- 20.1
ZWBMD004004-125
- 額定轉速(rpm):
- 12
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 70
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 125
- 減速箱長L1(mm):
- 9.6
- 總長L(mm):
- 21.6
ZWBMD004004-625
- 額定轉速(rpm):
- 2.4
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 70
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 625
- 減速箱長L1(mm):
- 11.1
- 總長L(mm):
- 23.1
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
