概述

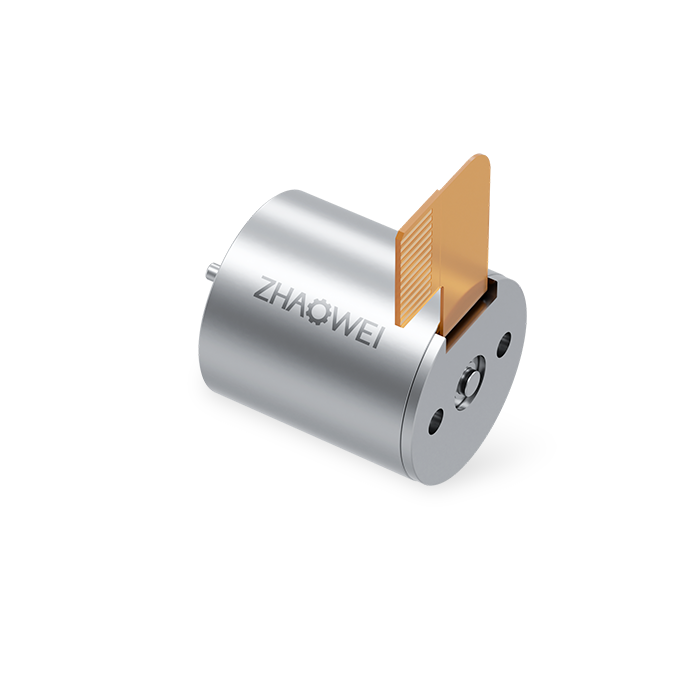

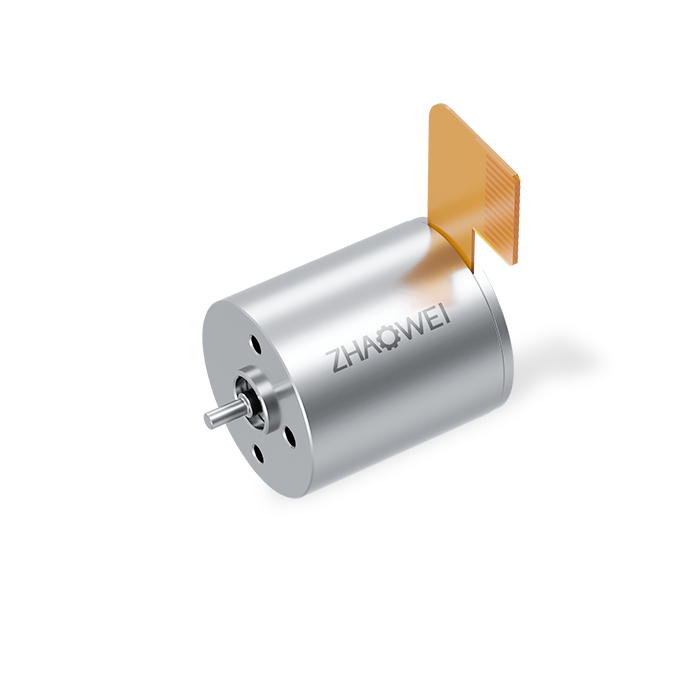

Φ 12mm 無刷空心杯電機（MC1214）
產品型號：MC1214
直徑（mm）：12
長度（mm）：14
額定電壓（V）：12
額定轉速（rpm）：23000
堵轉轉矩（mNm）：4.3
堵轉電流（A) ：1.7
轉矩常數（mNm/A）：2.9
速度常數（rpm/V）：13226
輸出軸直徑（rpm/V）：1
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
| 空載轉速（rpm) |
37000 |
| 空載電流（A) |
0.13 |
| 額定轉速 (rpm) |
23000 |
| 額定轉矩(mNm) |
1.5 |
| 額定電流(A) |
0.7 |
| 堵轉轉矩(mNm) |
4.3 |
| 堵轉電流(A) |
1.7 |
| 最大效率(%) |
51.6 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
7.4 |
| 相間電感（mH） |
0.103 |
| 轉矩常數（mNm/A） |
2.9 |
| 速度常數（rpm/V） |
3226 |
| 轉速/轉矩斜度（ rpm/mNm） |
5220 |
| 機械時間常數（ms） |
3.71 |
| 轉子慣量（gcm2） |
0.07 |
| 熱參數 |
| 環境溫度（℃） |
-20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
| 最大允許轉速（rpm） |
40000 |
| 最大軸向間隙（mm） |
< 0.15N 0 |
| > 0.15 N 0.06（max） |
| 徑向間隙 |
?preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
*注：以上具體參數可根據客戶要求定制。
資料下載
Φ 12mm 無刷空心杯電機（MC1214）規格書
